クラッチフォークのブーツ

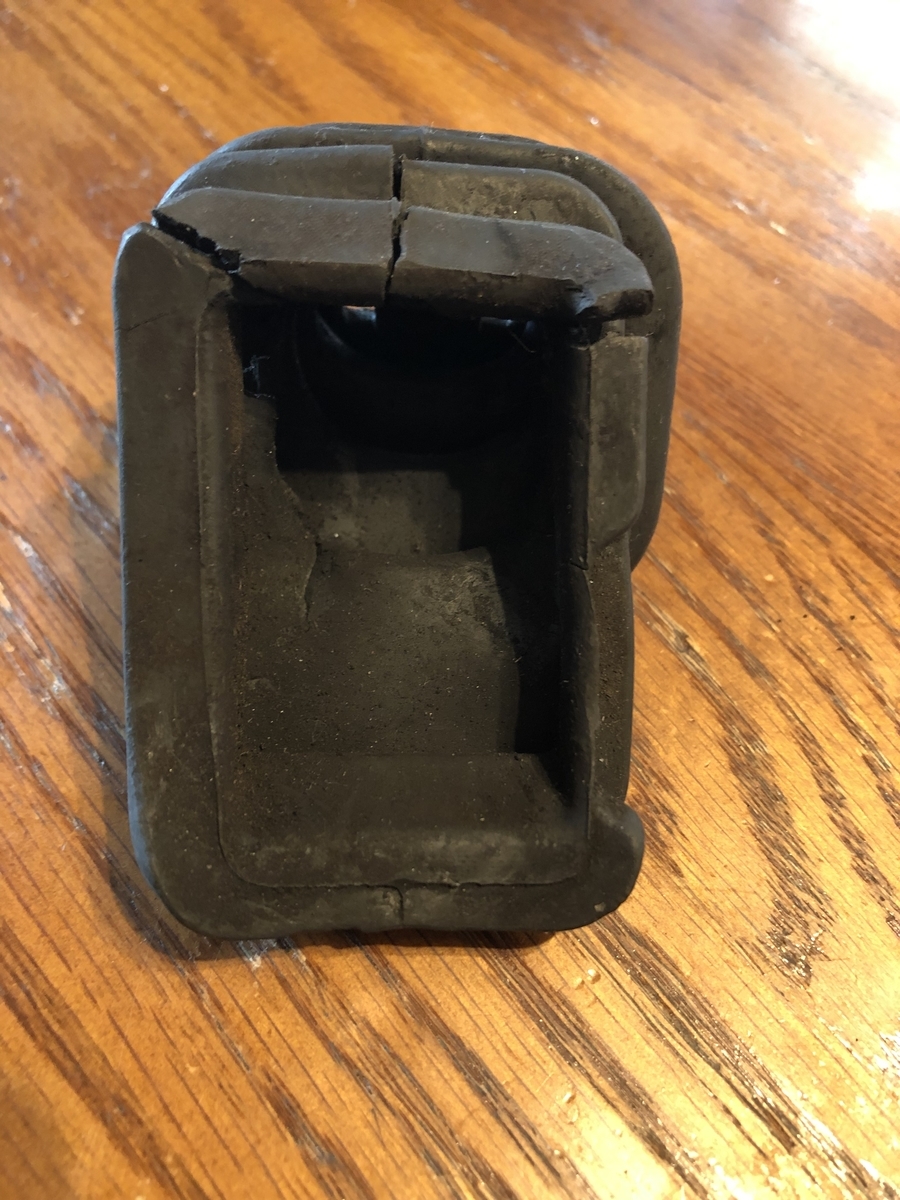

クラッチフォークのブーツが硬化して割れている。

部品を取り寄せようとしたら、ストックが無く入手不可能だった。

作る事にした。油がつくところなので耐油性の良い材料のNBRにする。ゴムの硬さはある程度の硬さが必要なので60にした。蛇腹の稜線で張り合わせる事にして、５分割にして作る事にした。

左右２分割や、注型、大きなゴムから全部削って作る方法それぞれの図面を描いて、必要になるJIGや加工用の刃物の図面を描いて検討をして５分割で作ることを決めた。

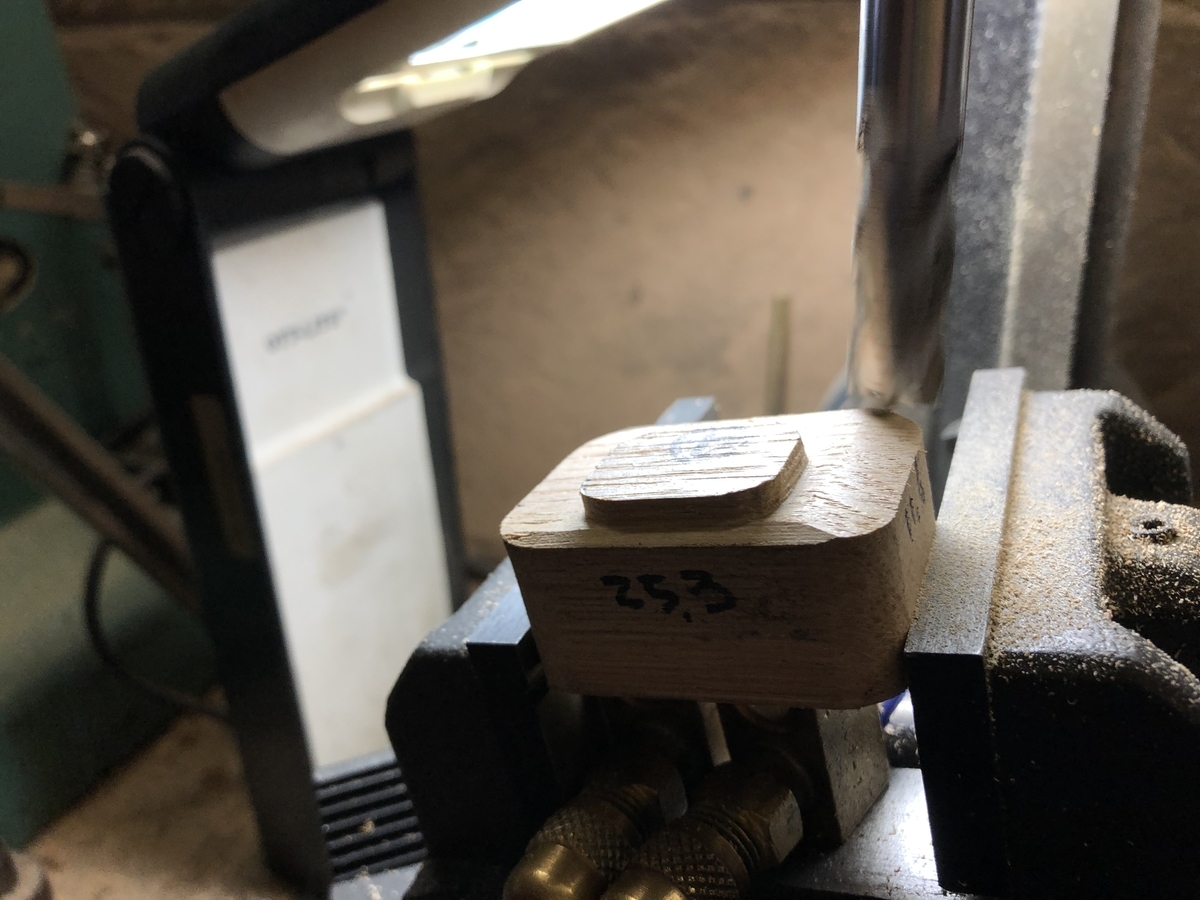

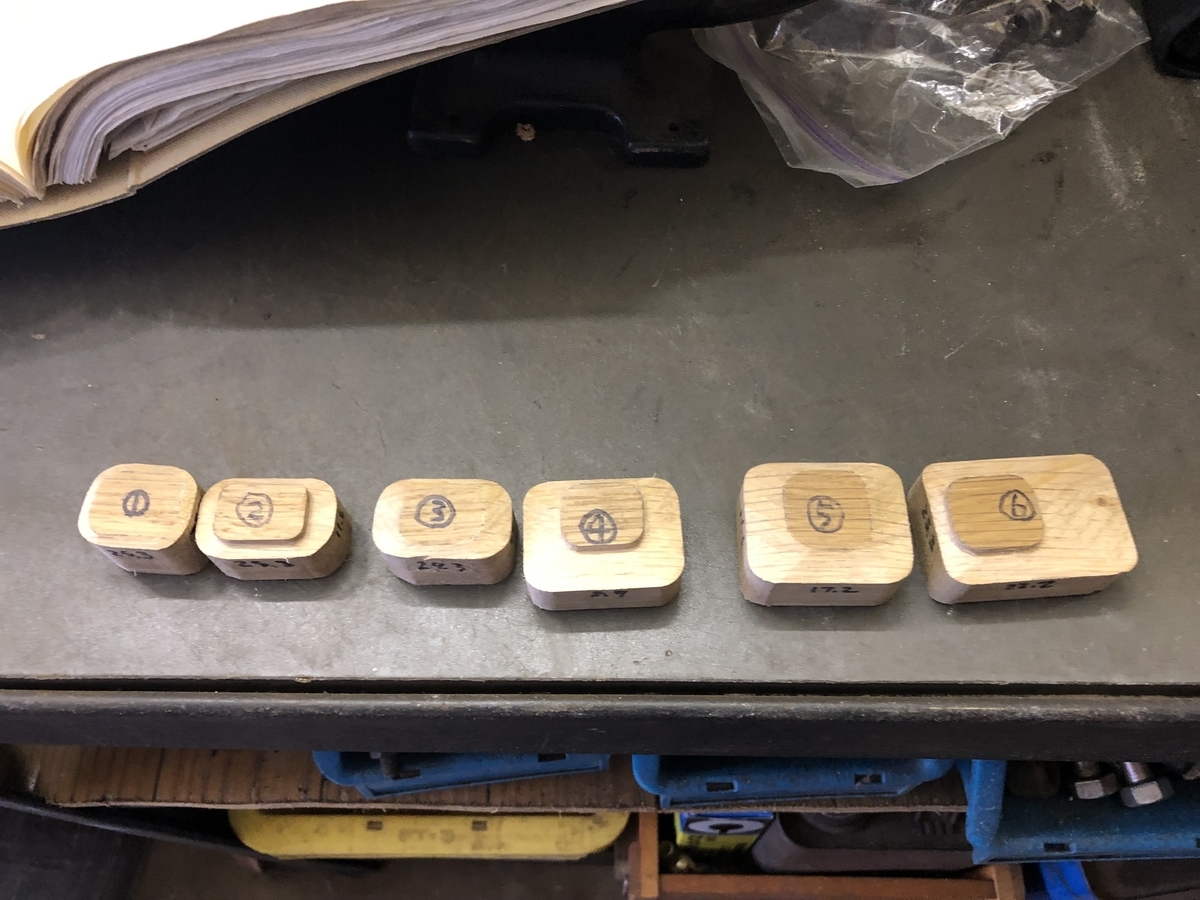

ゴムは薄く削って行くため、木のJIGを作って、削るときにうまく素材が保持できるようにする。

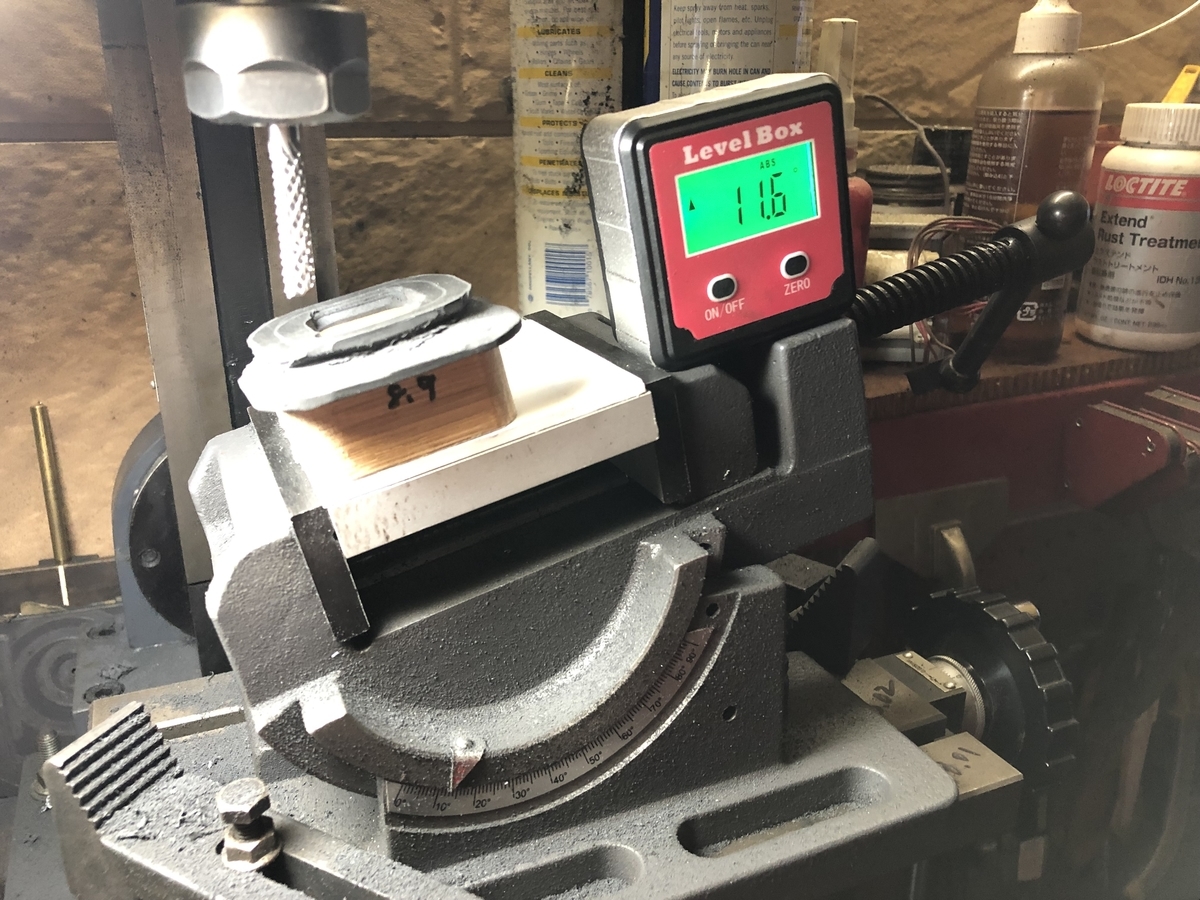

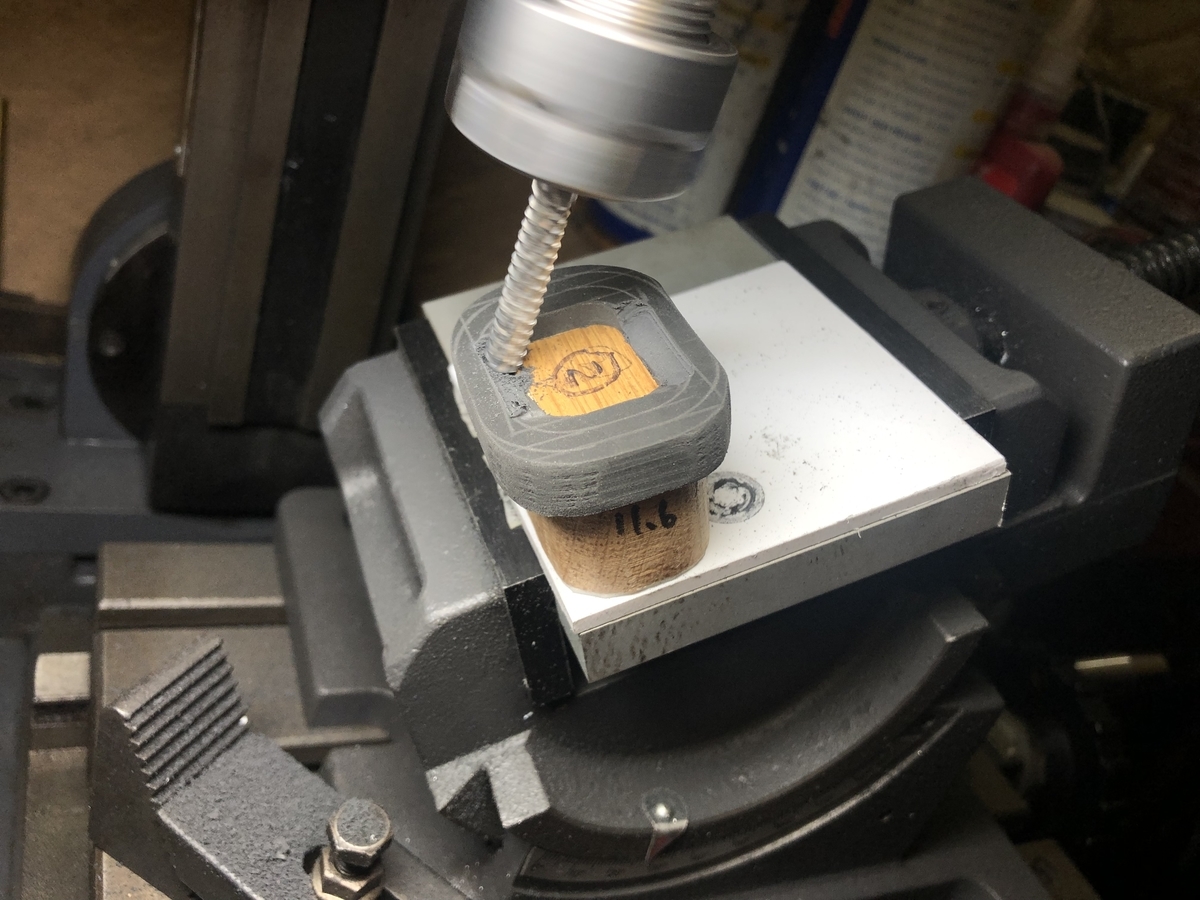

JIGを使ってゴムを削り部品を製作してゆく。

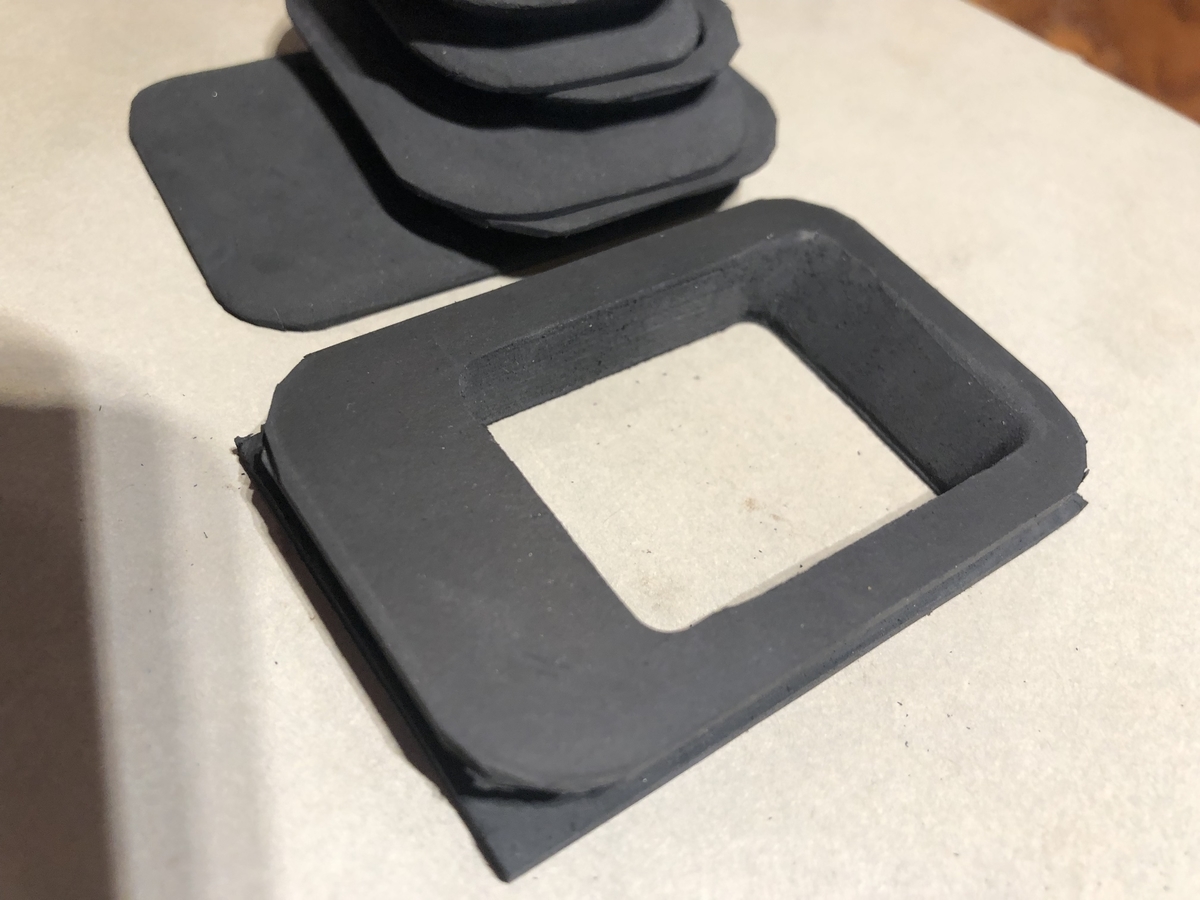

５分割した部品が完成。

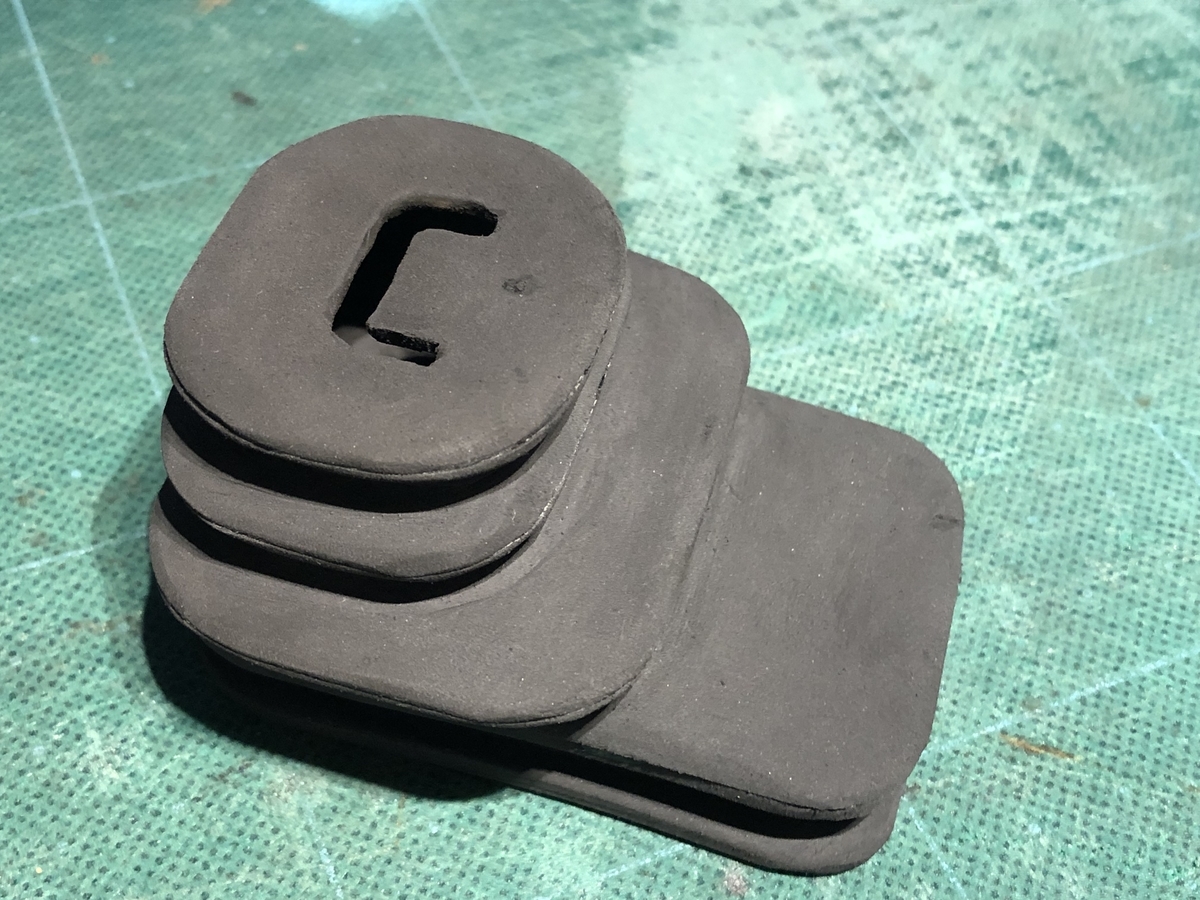

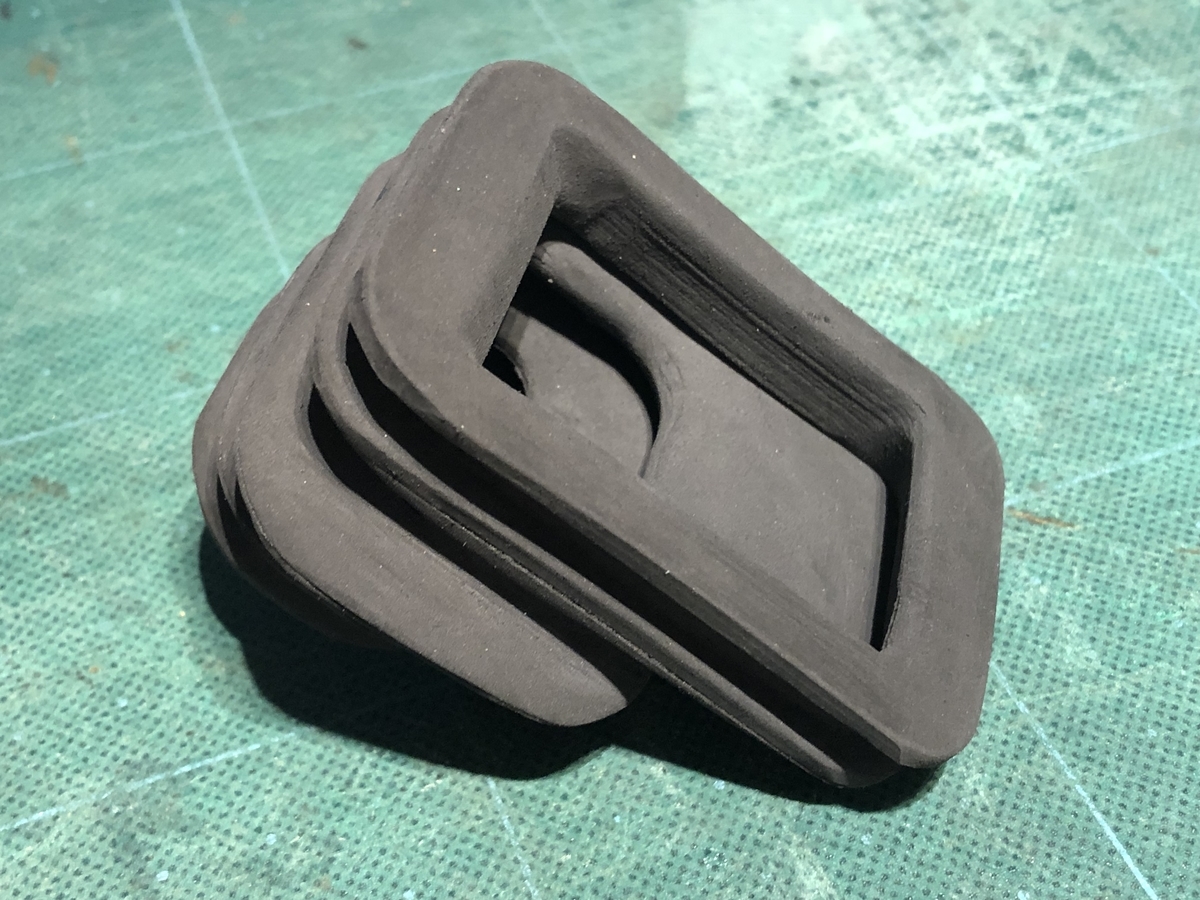

５個の部品を接着組み立て部品完成。

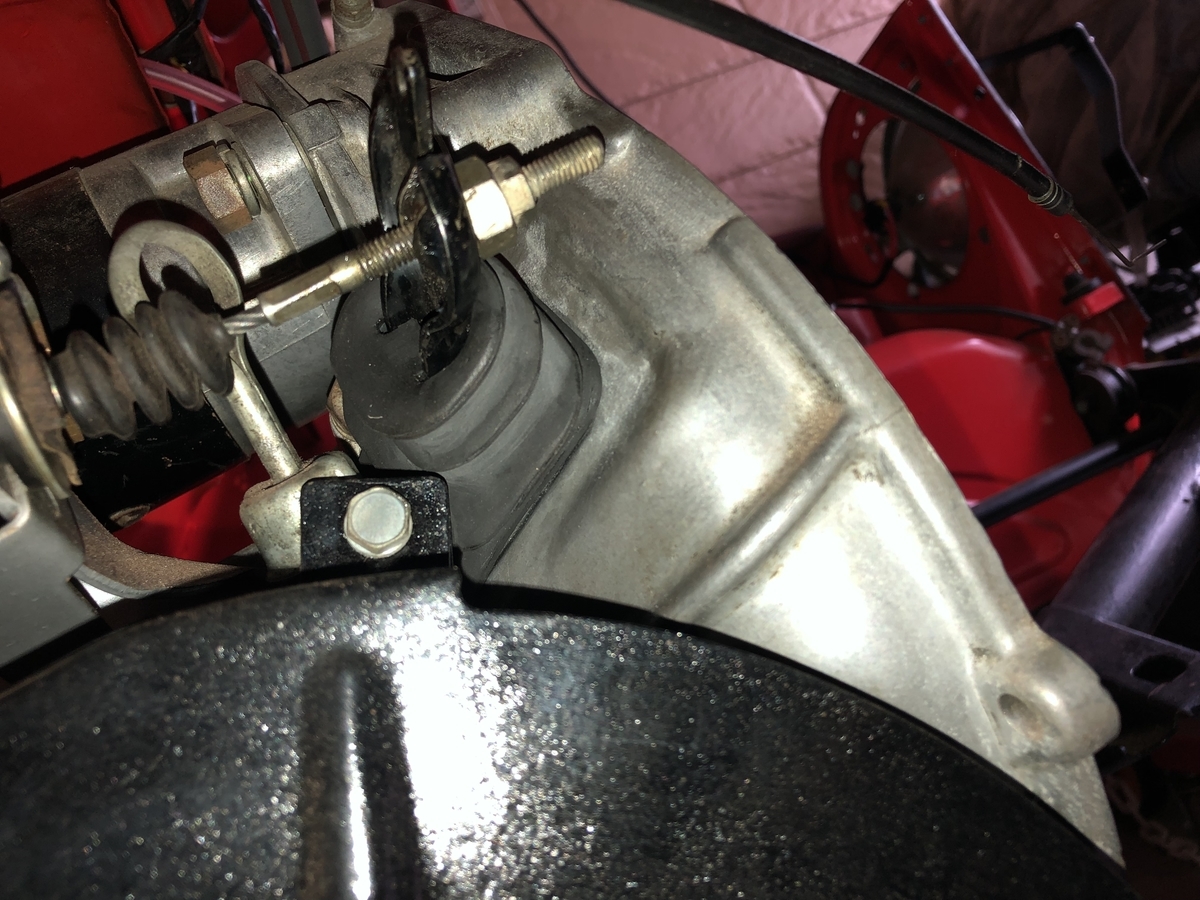

完成した部品を取り付け。
